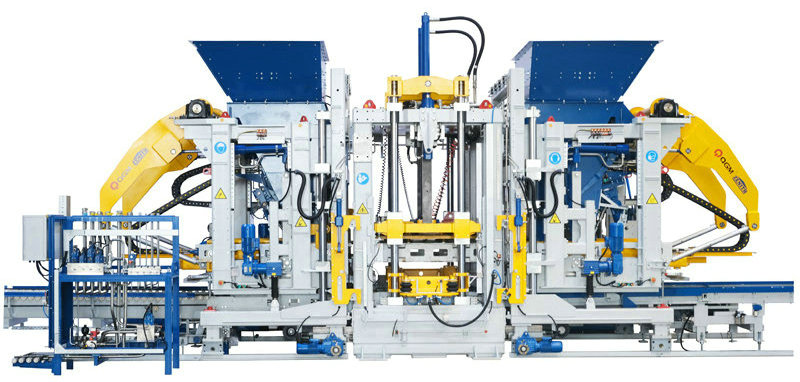

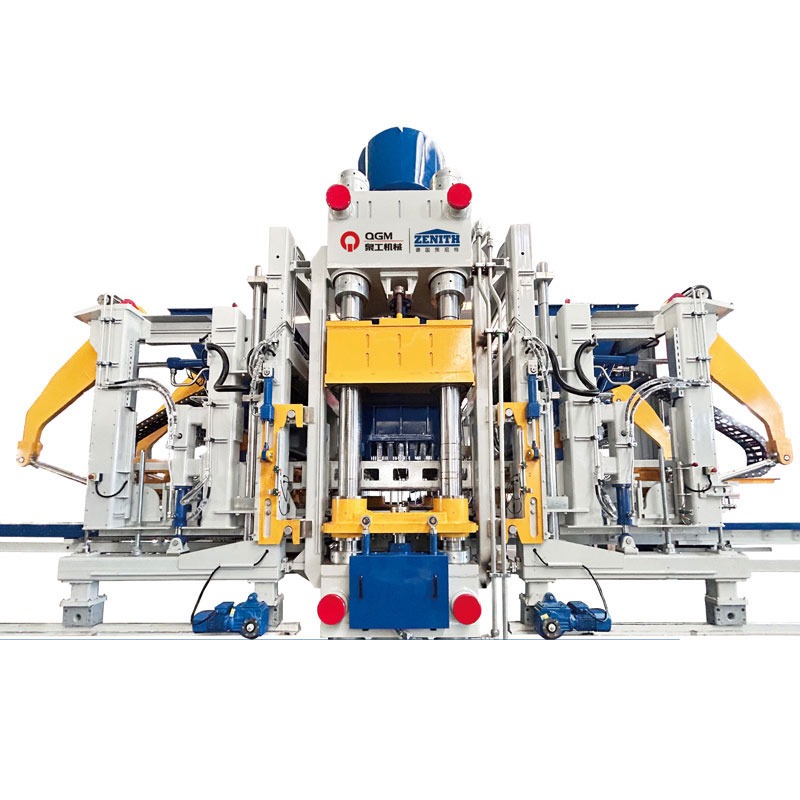

ZN2000C Macchina di blocchi di béton

ZN2000C Concrete Block Machine hè un mudellu auto-sviluppatu. Hè carattarizatu da un altu gradu di intelligenza è autumàticu, è faci un usu pienu di tecnulugii d'avanguardia high-tech, cum'è a digitalizazione è u sistema d'infurmazione, chì hè largamente utilizatu in a custruzzione di e cità novi è e cità di spugna.

Features:

Tavola di vibrazione doppia, ottu servomotori (opcional) Equipamentu superiore

Assemblage modulare per un mantenimentu più faciule Produciate tipi di mattoni più diversificati

Una capacità più alta, una produtividade più alta

Dimensioni pallet 1400x1400/1300mm

Zona di furmazione 1320x1350/1250mm

Altezza di u pruduttu 40-500 mm

Numeru di blocchi Mattoni cavu: 18 blocchi/muffa (390x190x190mm)

Mattoni standard: 105 blocchi/muffa (240x115x53mm)

Mattoni di strada: 66 blocchi / muffa (200x100x60mm)

Dimensione di l'attrezzatura Approssimativamente. 10 000

Circa. 4.700

Circa. 3 400

Sistema di vibrazione Forza massima di eccitazione di a tavola di vibrazione: 200/kN

Forza massima di eccitazione di a testa di pressa: 40/kN

Paràmetri elettrici Potenza tutale (riferimentu): 231/kW

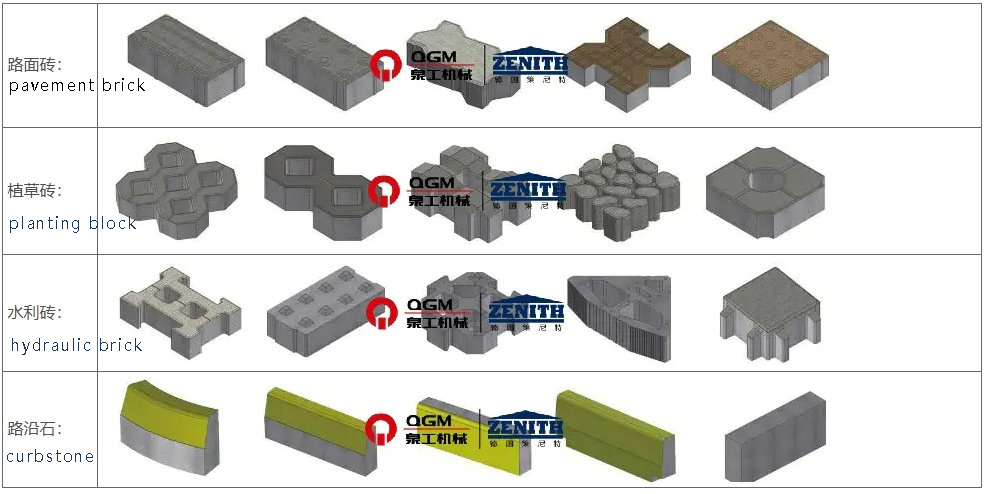

Schema schematicu di mostri di brique pruduciutu da l'equipaggiu

Vantaghji tecnichi

1. Disegnu di quadru di alta qualità di a versione tedesca

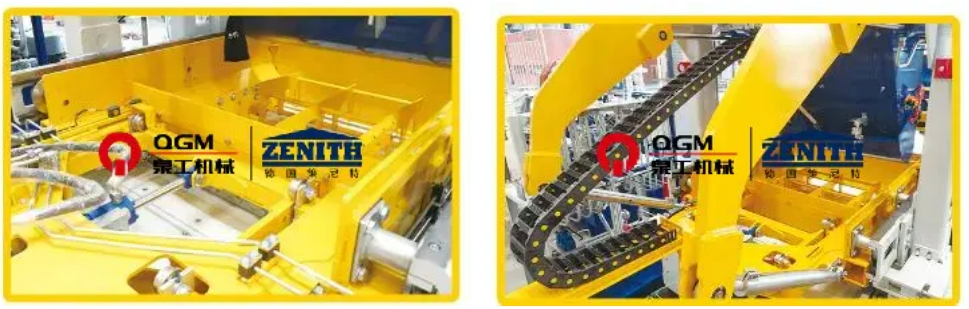

U quadru mainframe adopta a struttura di cornice saldata di alta resistenza cuncepita da a tecnulugia patentata di Zenit, chì hè saldata da l'acciaio di sezione speciale persunalizatu, cun un disignu raghjone, saldatura uniforme è bella, è tuttu u quadru subisce u trattamentu di vibrazione invechja per assicurà l'alta qualità è alta stabilità di u quadru. U prucessu di cuncepimentu strutturale avanzatu rende u mainframe expandable, è a funzione di apertura è chjusu di u muffa laterale, a funzione di estrazione di core (bordu), a funzione di implantazione di pannelli di polistirene, ecc.

2.Sistema automaticu di cambiamentu di muffa rapida

Quandu u muffa hè trasferitu à a pusizioni d'ospiti, u so sistema di elevazione rializeghja u cambiamentu automaticu di u muffa nantu à u dispusitivu di cambiamentu rapidu di u muffa. I stampi superiori è inferiori sò automaticamente bloccati pneumaticamente, chì hè sicuru, efficiente, simplice di operare è convenientu di mantene. Include principalmente:

Dispositivo pneumaticu di serratura di stampi: Hè custituitu principalmente di supporti di stampi è barre pneumatiche di serratura da i dui lati, chì aiutanu à chjappà è fissà i stampi è smorzendu quandu a macchina ospite esegue a pre-vibrazione è a vibrazione principale, in modu di ottene u megliu effettu di vibrazione è allargà a vita di serviziu di i stampi.

Dispositiu di serratura di l'indenter pneumaticu: l'indenter hè fissatu da u dispusitivu di clamping cù airbag, chì pò facilmente è rapidamente rimpiazzà l'indenter, accurtà u tempu di rimpiazzamentu è installazione di u muffa, è assicura l'attraccatura precisa di u quadru di u muffa inferiore è di l'indenter superiore.

Dispositiu d'inserzione di stampi elettrici: u dispusitivu di muntatura di u muffa hè utilizatu per installà i stampi in a macchina principale è per alimentà è caccià i stampi da a macchina per mezu di u supportu di u moldu elettricu, chì pò esse appiicatu à a maiò parte di i stampi in u mercatu, è i supporti di stampi speciali ponu esse aduprati per stampi speciali.

Dispositivu di Muffa di Muffa: Installatu nantu à u quadru di a macchina principale, hè utilizatu per elevà è carricà i stampi quandu cambiassi i stampi, equipatu di un parancu elettricu è un dispositivu per marchjà elettricu.

3. Sistemi di fabricazione

4. Sistema di vibrazione servo "Ultra-dinamica":

A tecnulugia di vibrazione servo "Ultra-dinamica" hè un tipu di sistema di vibrazione auto-adattivu d'alta efficienza apposta apposta per e macchine di brique; u servomotore pò fà a risposta più veloce in u tempu di reazzione più brevi, rializendu a più alta prestazione di vibrazione, riducendu a quantità di cimentu utilizatu è accurtà u ciculu di pruduzzione, pruducia prudutti di cimentu d'alta compattezza; u sistema di vibrazione pò adattà in modu flexible à i bisogni di diversi prudutti di béton. U servomotore pò fà a risposta più veloce in u tempu di reazione più cortu per rializà a più alta prestazione di vibrazione, chì pò riduce a quantità di cimentu, accurtà u ciculu di produzzione, è pruduce prudutti di cimentu assai compactu; u sistema di vibrazione pò esse adattatu in modu flexible à i bisogni di produzzione di diversi prudutti di béton.

8 unità di vibrazione cù equilibriu meccanicu stabilitu individualmente da 8 servo drives;

8 servomotori, muntati individualmente nantu à i fasci di isolamentu di vibrazione esterni di i supporti di u mutore;

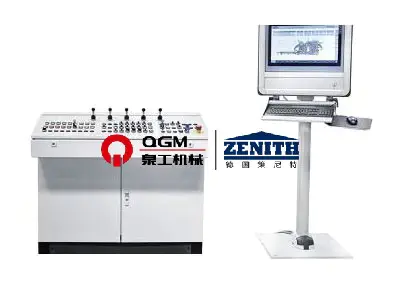

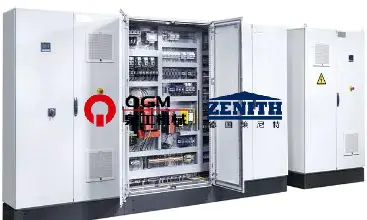

5. Sistema di cuntrollu servo precisa

Attraversu u feedback di u signale, cuntrullà a fase è a velocità di vibrazione, u cuntrollu di u muvimentu sincronizatu, u standby à alta velocità, pò esse cumpletu in un brevi periodu di vibrazione è eliminazione di vibrazione, per aiutà à accurtà u ciculu di mudificazione, è un megliu effettu di frenu. Attraversu a pusizione è a velocità di u doppiu ciclu chjusu, cuntrullà a forza di eccitazione agisce solu in a direzzione verticale, maximizà a forza di eccitazione efficace, è à u stessu tempu evite u dannu di a forza di eccitazione horizontale à a macchina, allargà a vita di serviziu di l'equipaggiu, è esse capace di fà diverse paràmetri per diverse esigenze di produttu, è pruduce prudutti d'alta qualità.

U capu di stampa, u quadru di muffa, a vittura aggregata è a vittura di tela sò cuntrullati da una valvula direzionale proporzionale cù feedback di bobina, chì hà un tempu di risposta veloce; u modu di cuntrollu chjusu di u sensoru di spustamentu / encoder-PLC-prupurziunali valve direzzione-cilindru hè aduttatu, chì face u cuntrollu più precisu, è l'azzione di u cilindru più veloce è più stabile; a stazione idraulica adopta una pompa di pistone variabile, chì ùn emette micca l'oliu di pressione è scarica a pompa quandu u sistema idraulicu righjunghji a pressione stabilita per riduce u cunsumu d'energia; a stazione idraulica adopta un fornimentu d'oliu ausiliariu di l'accumulatore, chì riduce u cunsumu d'energia; è a stazione idraulica adopta un fornimentu d'oliu ausiliariu di accumulatore, chì riduce u cunsumu d'energia è riduce u cunsumu d'energia. A stazione idraulica adopra l'accumulatore d'oliu ausiliariu, chì pò esse usatu per parechje azzioni à u stessu tempu, è a pressione di u sistema idraulicu hè stabile; u sistema idraulicu hà sensori di pressione, chì ponu esse affissati nantu à u pannellu di operazione per una visualizazione faciule; u sistema idraulici hà sensori di temperatura, coolers è riscaldatori, chì ponu cuntrullà in modu efficace a temperatura di l'oliu, perchè l'oliu idraulicu hà una bona prestazione.

6. Sistemi idraulici
